油压机时间继电器的知识
发布时间: 2017-10-20
  油压机时间继电器是指一种接收信号后,经过一定的延时才输出信号,实现触点延时接通或断开的控制电器。
  时间继电器的延时方式有两种。通电延时:接收输入信号后延迟一定的时间,输出信号才发生变化;当输入信号消失后,输出瞬时复原。断电延时:接收输入信号时,瞬时产生相应的输出信号;当输入信号消失后,延迟一定的时间,输出才复原。
  油压机时间继电器的种类很多,常用的有电磁式、空气阻尼式、电动式、晶体管式等。重点介绍常用的电磁式时间继电器、空气阻尼式时间继电器和晶体管式时间继电器。
1.直流电磁式时间继电器
  液压机直流电磁式时间继电器是在铁芯上增加一个阻尼铜套,带有阻尼铜套的铁芯结构如图2.35所示。
  由电磁感应定律可知,在继电器通电、断电过程中铜套内将感生涡流,阻碍穿过铜套内的磁通变化,因而对原磁通起了阻尼作用。当继电器通电吸合时,由于衔铁处于释放位置,气隙大,磁阻大,磁通小,铜套阻尼作用也小,因此,铁芯吸合时的延时不显著,一般可忽略不计。当继电器断电时,磁通量的变化大,铜套的阻尼作用也大。因此,这种继电器仅用做断电延时,其延时动作触点有延时打开常开触点和延时闭合常闭触点两种。

   1-铁芯:2-阻尼铜套;3-线圈;4-绝缘层
    图1 带有阻尼铜套的铁芯结构图
  直流电磁式时间继电器的延时时间较短,JT系列最长不超过5s,而且准确度较低,愀用于延时精度要求不高的场合。一直流电磁式时间继电器延时时间的长短可通过改变铁芯与衔铁问非磁性垫片的厚薄调)或改变释放弹簧的松紧(细调)来调节。垫片厚则延时短,垫片薄延时长。释簧紧则延时短,释放弹簧松则延时长。
  直流电磁式时间继电器JT3系列的技术数据如表1所示。
  表1 直流电磁式时间继电器JT3系列的技术数据


吸引线圈电压/v

触点组合及数量(常开、常闭)

延时/s

延时/S(短路线圈时)

JT3~Dd1

12,24,48

11,02,20,03,12,21

0.3-0.9

0.21.5

JT3~Dd3

0.8-3.0

1~3.5

JT3~Dd5

110.220,440

04,40,22,13,31,30

2.5-5.0

3—5.0


  注:表中型号JT3一之后的1、3、5表示延时类型(延时1s,3s,5s)。
2.空气阻尼式时间继电器
  油压机空气阻尼式时间继电器是通过空气阻尼作用实现延时的。它由电磁机构、延时机构和触点组成。
  空气阻尼式时间继电器的电磁机构有交流、直流两种。
  延时方式有通电延时型和断电延时型(改变电磁机构位置,将电磁铁翻转180。安装)。当动铁芯(衔铁)位于静铁芯和延时机构之间位置时为通电延时型;当静铁芯位于动铁芯和延时机构之间位置时为断电延时型。

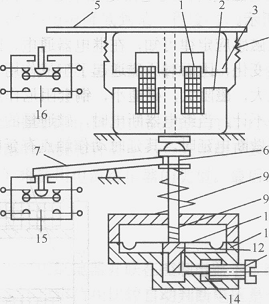

  以JS7.A系列时间继电器中的通电延时型为例,介绍空气阻尼时间继电器的工作原理,如图2所示。

    (a)通电延时型 (b)断电延时型
   1-线圈;2-铁芯;3-衔铁;4-反力弹簧;5-推板;6-活塞杆;7-杠杆;8-塔形弹簧;9-弱弹簧;10-橡皮膜;1l-空气室璧;12-活塞;13-调节螺钉;14-进气孔;15、16-微动开关
    图2 JS7.A系列空气阻尼时间继电器的工作原理图
  由图2所示可知:当线圈1得电后衔铁(动铁芯)3吸合,活塞杆6在塔形弹簧8作用下带动活塞12及橡皮膜10向上移动,橡皮膜下方空气室空气变得稀薄,形成负压,活塞杆只能缓慢移动,其移动速度由进气孔气隙大小来决定。经一段延时后,活塞杆通过杠杆7压动微动开关15,使其触点动作,起到通电延时作用。当线圈断电时,衔铁释放,橡皮膜下方空气室内的空气通过活塞肩部所形成的单向阀迅速地排出,使活塞杆、杠杆、微动开关等迅速复位。由线圈得电到触点动作的一段时间即为时间继电器的延时时间,其大小可以通过调节螺钉13调节进气孔气隙大小来改变。断电延时型的结构、工作原理与通电延时型相似,只是电磁铁安装方向不同,即当衔铁吸合时推动活塞复位,排出空气。当衔铁释放时活塞杆在弹簧作用下使活塞向下移动,实现断电延时。在线圈通电和断电时,微动开关16在推板5的作用下都能瞬时动作,其触点即为时间继电器的瞬动触点。
  空气阻尼式时间继电器的优点是结构简单、寿命长、价格低廉,还附有不延时的触点,所以应用较为广泛。缺点就是准确度低、延时误差大(10%~20%),因此,在要求延时精确度高的场合不宜采用。
3.晶体管式时间继电器
  油压机晶体管式时间继电器具有延时范围广、体积小、精度高、调节方便及寿命长等优点,因此,得到广泛的应用。

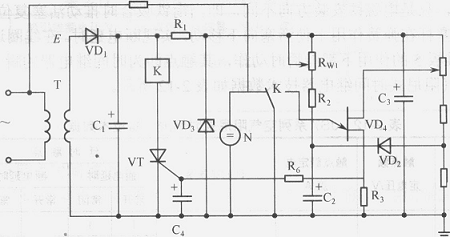

  晶体管时间继电器有很多种类型,下面以JS20系列中的单结晶体管通电延时电路为例进行介绍。单结晶体管通电延时电路如图3所示。全部电路由延时环节、鉴幅器、输出电路、电源和指示灯等五部分组成,如图4所示。电源的稳压部分由R】和稳压管VD,构成,供给延时和鉴幅,输出电路中的晶闸管VT和继电器K则由整流电源电路直接供电。
  电容C2的充电回路有两条,一条是通过电阻Rwl+R2,另一条是通过由低阻值电阻Rw2、R5组成的分压器经二极管VD2向电容C2提供的预充电路。
  液压机电路的工作原理:当接通电源后,经二极管VDl整流、电容cl滤波,以及稳压管VD,稳压的直流电压通过Rw2、R4、VD2向电容C2以极低的时间常数快速充电。与此同时,也通过Rwx和RE向电容充电。电容c2上电压在相当于‰预充电压的基础上按指数规律逐渐升高。当此电压大于单结晶体管的峰点电压砩时,单结晶体管导通,输出电压脉冲触晶闸管VT。VT导通后使继电器K吸合,除用其触点来接通或分断外电路外,还利用另一常开触点将C2短路,使之迅速放电,为下次使用做准备,此时氖指示灯N启辉。
  切断电源时,K释放,电路恢复原始状态,等待下次动作。
  液压机常用的晶体管时间继电器有JSJ系列、JSB系列、JSl4A系列,还有带数字显示的时
  电器JSl4P、JSl4S、JSSl系列。国外有ST系列产品,是由集成电路构成的。JS20系列的技术数据如表2所示。

  单结晶体管通电延时电路

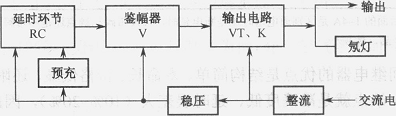

  图4 单结晶体管时间继电器方框图
  表2 JS20系列晶体管时间继电器技术数据源


产品名称

额度工作电压

延时等级/s

通电延时继电器

26,110,127,220,380

1,5,10,30,60,120,180,240,300,600,900

瞬动延时继电器

36,110,127,220

24,48,110

1,5,10,30,60,120,180,240,300,600

断电延时继电器

36,110,127,220,380

1,5,10,30,60,120,180

  电路中表示时间继电器的图形符号如图5所示,文字符号为KF。
